Balanced und UFL Calibration Kit
CAL-UFL-BAL — Interface-Kit für UFL- und symmetrische VNA-Messungen
Das Balanced Calibration Kit ist ein umfassendes Interface-Kit für UFL- und symmetrische (balanced) VNA-Messungen. Es enthält SMA-UFL-Adapter sowie verschiedene Adapter von SMA und UFL zu symmetrischen Pin-Headern für die Messung von Dipol-Antennen, Streifenleitungen und Transceiver-Chip-Impedanzen.
Hauptmerkmale
Produktbeschreibung
Das Balanced Calibration Kit ist ein Interface-Kit für UFL- und symmetrische VNA-Messungen. Es enthält SMA-UFL-Adapter und verschiedene Adapter von SMA und UFL zu symmetrischen Pin-Headern.
Der UFL-Stecker wurde von Hirose als U.FL-Stecker eingeführt und ist sehr beliebt für die Verbindung von HF-Signalen in der Unterhaltungselektronik. Es gibt verschiedene Varianten von anderen Herstellern, die auch als UMC oder UMCC-Stecker bekannt sind.
Die UFL-Kalibrierkits ermöglichen eine Kalibrierung für UFL-Footprints für verschiedene Leiterplattenstärken (Schichtdicken). Da ein doppelter Satz von Impedanzen enthalten ist, kann eine vollständige 2-Port-Kalibrierung in 4 Schritten statt 8 durchgeführt werden.

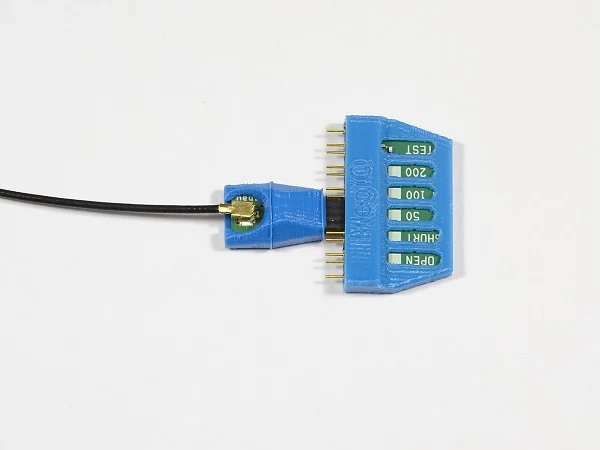

Das symmetrische Interface verfügt über ein Open-Short-Load-Kalibrierkit mit Pin-Headern. Wenn die gleichen Pin-Header für die Messung verwendet werden, wird an der Spitze der Pins kalibriert.
Das Kit enthält UFL-Kabel und eine Auswahl an UFL-Buchsen und Pin-Headern für den Einsatz während der Messungen.

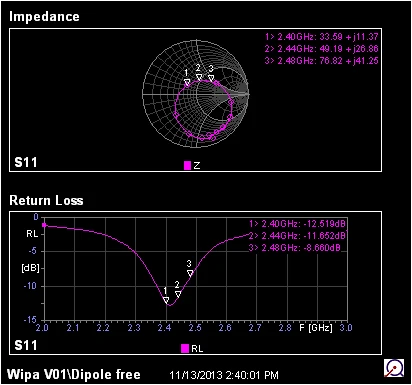

Mit diesem Balanced Calibration Kit können symmetrische Antennen, Streifenleitungen, Transceiver-Chip-Impedanzen usw. gemessen werden.
Anwendungen
- Symmetrische (Dipol-) Antennen
- Streifenleitungen und Microstrip-Lines
- Transceiver-Chip-Impedanzen
- Differentielle HF-Schaltungen
- PCB-UFL-Verbindungen
- Balanced-to-Unbalanced Messungen
Lieferumfang
- Dual UFL OSLT Kalibrierkits (3 PCB-Dicken)
- Balanced OSLT Kalibrierkits
- SMA-UFL Adapter
- SMA-Balanced Adapter
- UFL-Balanced Adapter
- UFL-Differential Adapter
- UFL-Kabel
- UFL-Buchsen und PIN-Header
- Ausführliches Tutorial (PDF)
- Aufbewahrungsbox
Frequenzbereiche
Das UFL-Kalibrierkit kann bis 6 GHz verwendet werden, während das Balanced-Kalibrierkit für Frequenzen bis 3 GHz ausgelegt ist. Beide Kits sind mit jedem VNA kompatibel, der über SMA-Anschlüsse verfügt.
