MegiQ
VNA-0440
4 GHz 2-Port Vektornetzwerkanalysator

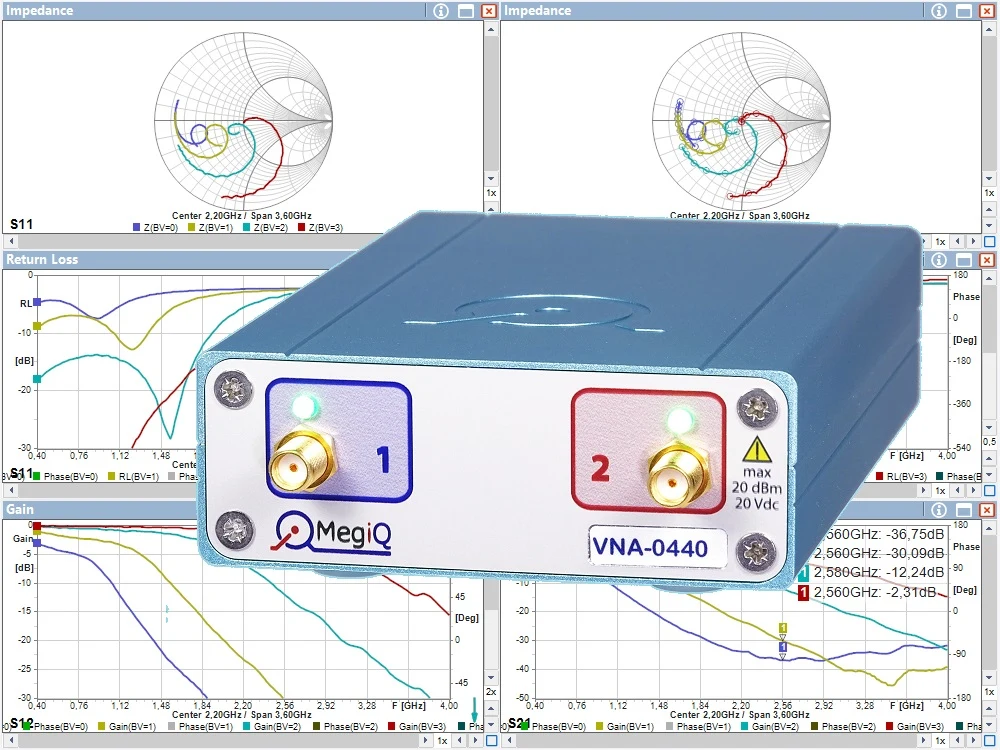

Der MegiQ VNA-0440 ist ein vollständig bidirektionaler 2-Port Vektornetzwerkanalysator für den Frequenzbereich von 400 MHz bis 4 GHz. Kompakt, USB-betrieben und sofort einsatzbereit — ideal für Antennenentwicklung, Filter- und Verstärkercharakterisierung in IoT- und Wireless-Projekten.
Anfrage sendenHauptmerkmale
Produktbeschreibung
Der VNA-0440 ist der günstigste VNA unserer VNA-04-Serie und bietet dennoch alle Funktionen für die Antennenentwicklung in den unteren ISM- und WiFi-Bändern. Er wird über USB an einen PC angeschlossen und über die mitgelieferte Software vollständig gesteuert.
Der Frequenzbereich umfasst die meisten gängigen Telekommunikationsbänder: GSM / GPRS / LTE, WiFi 2,4 GHz, DECT, GPS, ISM, Zigbee und Bluetooth.
Dank seiner kompakten Bauweise kann der VNA-0440 auch nah an der Antenne innerhalb eines Geräts oder einer Installation eingesetzt werden — ideal für Vor-Ort-Messungen.
Über die optionale VNA Application Programming Interface (API) lässt sich der VNA-0440 in automatisierte Produktionstestumgebungen integrieren.
Typische Anwendungen
- Antennenentwicklung und -test
- Filter- und Verstärkercharakterisierung
- Kabel- und Steckertests
- Impedanzanpassung
- Attenuatoren und Splitter
- Produktionstests (via API)
- Lehre und Ausbildung
Unterstützte Frequenzbänder
- GSM / GPRS / LTE (700–900 MHz)
- ISM 868 MHz / 915 MHz
- GPS 1,57 GHz
- DECT 1,88 GHz
- Bluetooth / Zigbee 2,4 GHz
- WiFi 2,4 GHz & 5 GHz*
- * 5 GHz nur teilweise abgedeckt
Lieferumfang
- VNA-0440 Gerät
- USB-Kabel & Netzteil
- VNA-PC-Software (kostenlos)
- Dokumentation
- Transportkoffer
- Kostenloser Versand
- 30 Tage Geld-zurück-Garantie
VNA Sandbox — empfohlenes Einstiegspaket
Die meisten Kunden bestellen den VNA-0440 zusammen mit dem VNA Sandbox (VSB) als Kit. Das VSB ist eine Lehrplatine mit UFL-Kalibrierkit und verschiedenen Testschaltungen, um sich direkt mit dem VNA und typischen HF-Messungen vertraut zu machen.
